節流閥

節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。

節流閥沒有流量負反饋功能，不能補償由負載變化所造成的速度不穩定，一般僅用于負載變化不大或?qū)λ俣确€(wěn)定性要求不高的場合。

節流閥的外形結構與截止閥并無區別，只是它們啟閉件的形狀有所不同。節流閥的啟閉件大多為圓錐流線型，通過它改變通道截面積而達到調節流量和壓力。節流閥供在壓力降極大的情況下作降低介質壓力之用。

介質在節流閥瓣和閥座之間流速很大，以致使這些零件表面很快損壞－即所謂氣蝕現象。為了盡量減少氣蝕影響，閥瓣采用耐氣蝕材料（合金鋼制造）并制成頂尖角為140～180的流線型圓錐體，這還能使閥瓣能有較大的開啟高度，一般不推薦在小縫隙下節流。

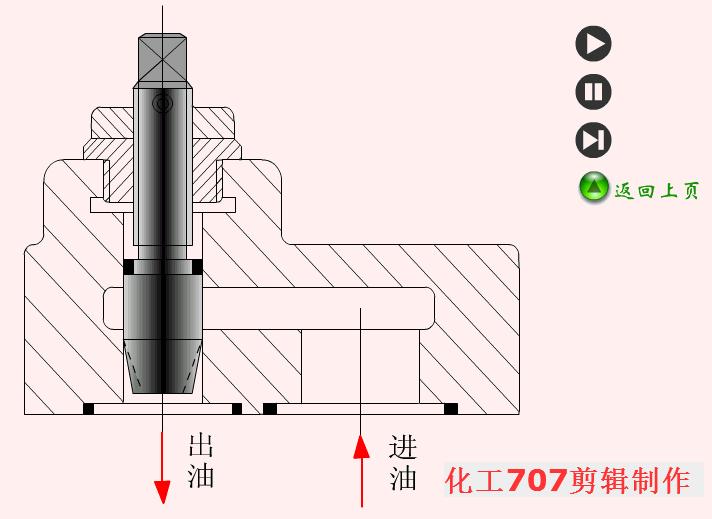

節流閥

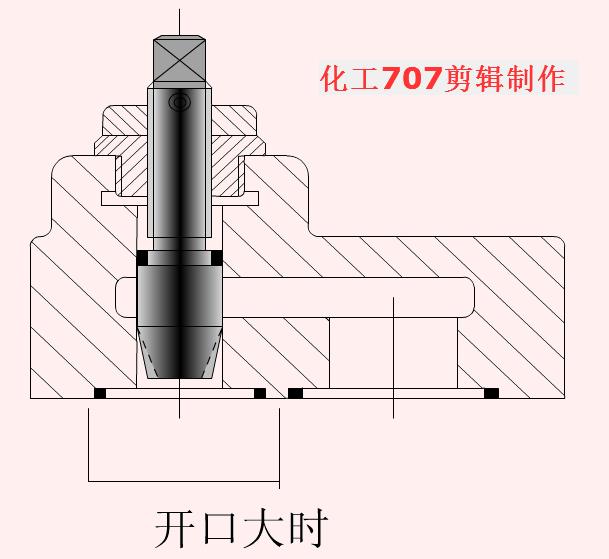

節流閥 開口大時

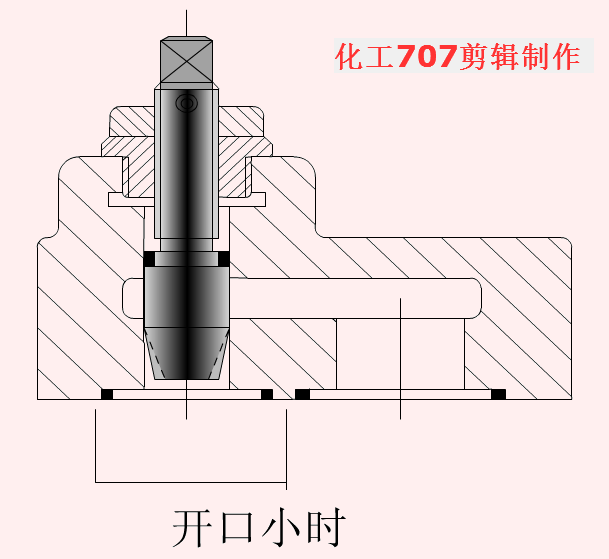

節流閥 開口小時
