插裝式螺紋閥的安裝型式可歸納為三種，分別是埋入式(Insert-type)、滑入式(Slip-in)和旋入式(Screw-in)。

埋入式閥完全進入閥塊內部，沒有暴露在閥塊之外的部分，利用自身螺紋或者其它部件如管接頭、卡環擋圈等來定位。目前僅見于單向閥和二通流量調節閥有這方面的設計，總體應用不多。

HAWE液控單向閥

滑入式閥本身不帶安裝螺紋，也即我們常用的蓋板式插裝閥，或者也稱為二通插裝閥或邏輯閥。該閥需要閥芯與蓋板配合使用，閥芯集成于閥塊內，功能與結構相對來說比較簡單，通過壓力與彈簧力的比較，主要起到一個油路通與斷的切換。此類閥復雜功能的實現，必須通過使用不同的蓋板，比如實現方向控制、壓力控制、流量控制等等。此類閥可從做NG16至NG160，流量最大可達20000L/min。

Rexroth蓋板式插裝閥

除此之外，還有另外一種滑入式插裝閥。閥體(閥芯)集成于閥塊安裝，通過螺釘緊固蓋板(蓋板與閥體為一體)與閥塊的連接。此種安裝方式很簡單，閥塊孔型設計也簡單，閥占用空間小。通常應用于比例插裝閥，且對空間要求嚴格的場合。

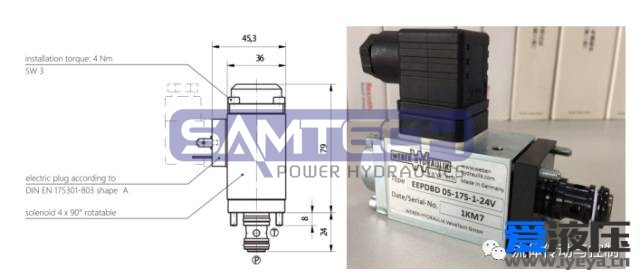

Fluidteam比例溢流閥EEPDBD 05

SIZE 05系列比例溢流閥：滑入式與旋入式的對比

旋入式閥即我們常說的螺紋插裝閥，這也是目前市場上小流量場合用量很大的插裝閥類。受制于螺紋強度和緊固扭矩的限制，螺紋插裝閥直徑一般做到48mm，流量一般不到500L/min，而螺紋插裝電磁閥由于受電磁線圈和液動力的影響，流量最大一般在60L/min。

作為主流的螺紋插裝閥，市面上存在不同品牌、不同孔型，它們在安裝上通常無法實現互換。目前常用的孔型主要是三種：ISO7789、SAE和SUN。

ISO 7789是國際標準化組織制定的，從1982年開始醞釀，直至1998年，米制螺紋標準才得以出爐。該標準面世之后，并沒有得到市場上的大量推廣，匹配的廠家并不多，其中瑞士Wandfluh采用該標準。

2000年，眾多螺紋閥生產商提出使用英制UN和UNF螺紋的孔型標準，即SAE標準。目前該標準得到了眾多廠商的支持，如Hydraforce、Vickers、Parker、Comatrol、Vis-hydraulics等。

Sunhydraulics沒有采用以上標準，推出了自己的孔型系列，而且在市場上也得到了大量的推廣和應用，很多生產廠商都樂于采用SUN標準插孔。如IntegratedHydraulics，SterlingHydraulics、Oilcontrol、Commandcontrols等。

也有一些規模略小的插裝閥廠商為了提高自己的市場靈活性，對于同一款閥，可以提供上述三種安裝孔型，如德國的Fluidteam等。

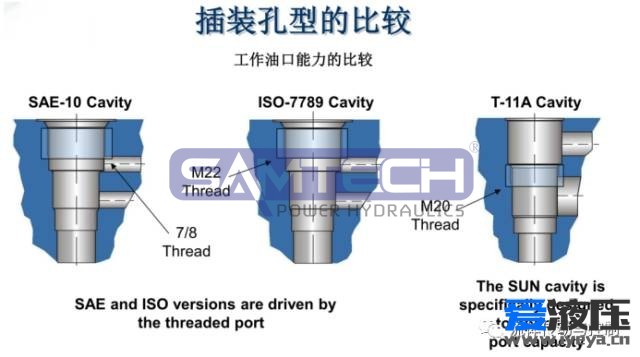

三種插裝孔型的比較。

同一(或接近的)安裝尺寸三種不同孔型的比較

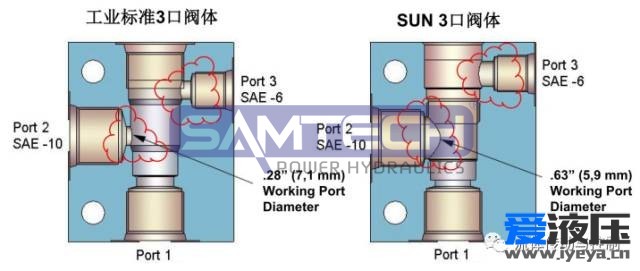

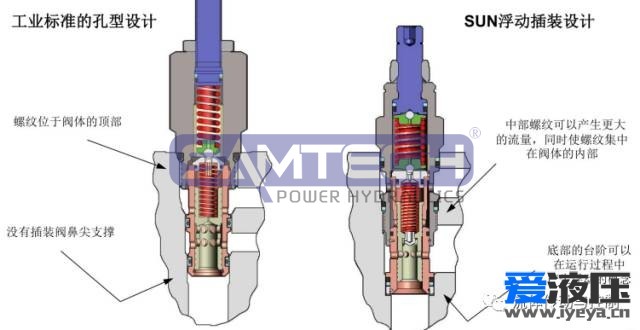

ISO和SAE標準的安裝螺紋位于頂部，而SUN標準的螺紋中置。這樣設計的特點，就是對于同樣的安裝螺紋，SUN標準允許閥塊的各個油口設計通徑更大一些，這樣帶來的好處就是流量更大，壓力損失更小，且利于斜孔設計，減小閥塊尺寸。

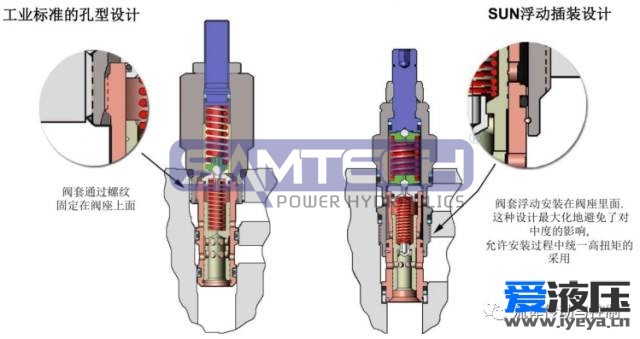

此外，SUN插裝閥本身采用“浮動”設計概念。浮動結構，顧名思義，閥芯的上下兩截可相互浮動。而其它工業標準孔型的插裝閥，其閥套間所有的聯接都為剛性。SUN的這種浮動結構，外觀上還有一個特點就是中置螺紋結構。


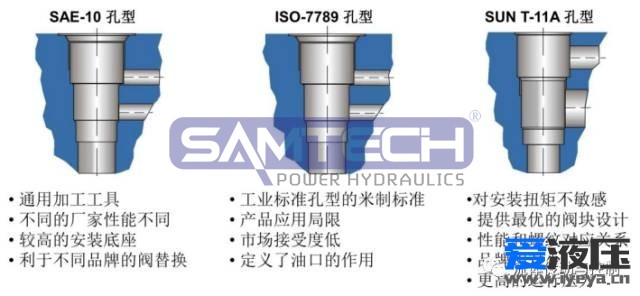

各種插裝閥孔型特點匯總。
