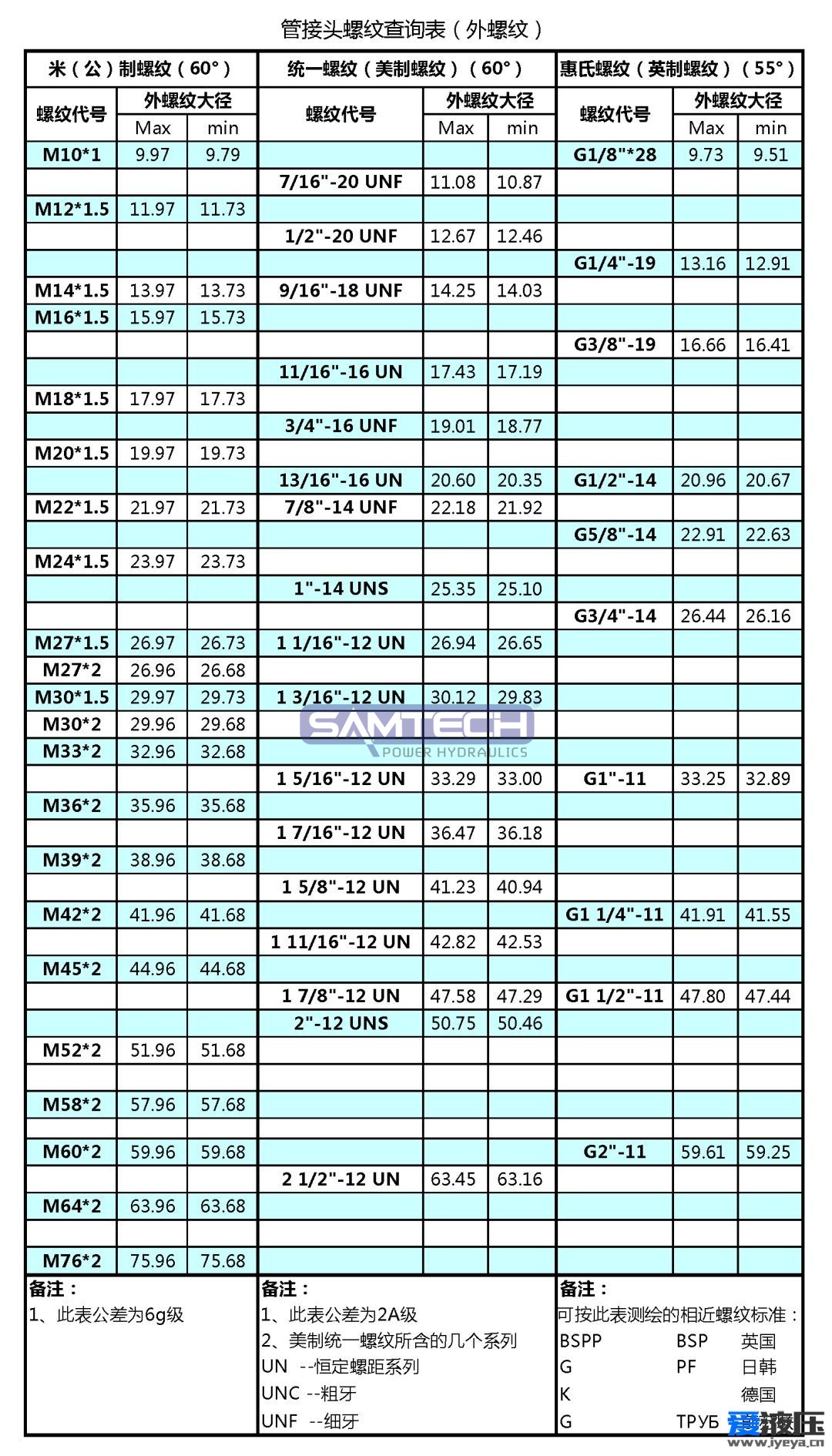

公制螺紋

螺紋標準的一種，又稱米制螺紋，與英制螺紋最大的區別是螺距用毫米計量。公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。

標注方法：

普通螺紋的牙型代號為M，有粗牙和細牙之分，粗牙螺紋的螺距可省略不注;中徑和頂徑的公差帶代號相同時，只標注一次;右旋螺紋可不注旋向代號，左旋螺紋旋向代號為LH;旋合長度為中型(N)時不注，長型用L表示，短型用S表示。

美制螺紋

又名統一螺紋。1864年，美國人威利.賽特斯(Willian Sellers)參照英國惠氏螺紋標準體系制定了美國國家螺紋(N)。這兩種螺紋在直徑與螺距系列和公差方面很相近。美制螺紋有粗牙系列UNC、細牙系列UNF、特細牙系列UNEF、定螺距系列UN。

標注方法：

螺紋直徑—每英寸牙數系列代號—精度等級

示例：

粗牙系列 3/8—16 UNC—2A

細牙系列 3/8—24 UNF—2A

特細牙系列 3/8—32 UNEF—2A

定螺距系列 3/8—20 UN—2A

第一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm;第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數);第三位以后的文字代號UNC、UNF、UNEF、UN為系列代號，最后兩位2A為精度等級。UNC：統一粗牙螺紋

惠氏螺紋

液壓接頭螺紋一般采用的是55°英制非密封管螺紋(G)。

標注方法

英制非密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號、中徑公差等級代號和旋向代號組成。英制非密封圓柱螺紋的特征代號為：G。對英制非密封圓柱內螺紋，其中徑公差等級代號省略不標;而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B。左旋螺紋的旋向代號為LH;右旋螺紋的旋向代號省略不標。當表示英制非密封管螺紋的螺紋副時，僅標注外螺紋的標記代號。

示例：

尺寸代號為2的右旋，非密封圓柱內螺紋：G2

尺寸代號為3的A級，右旋，非密封圓柱外螺紋：G3A

尺寸代號為4的B級，左旋，非密封圓柱外螺紋：G4 B-LH

尺寸代號為2的右旋，非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副：G2A
